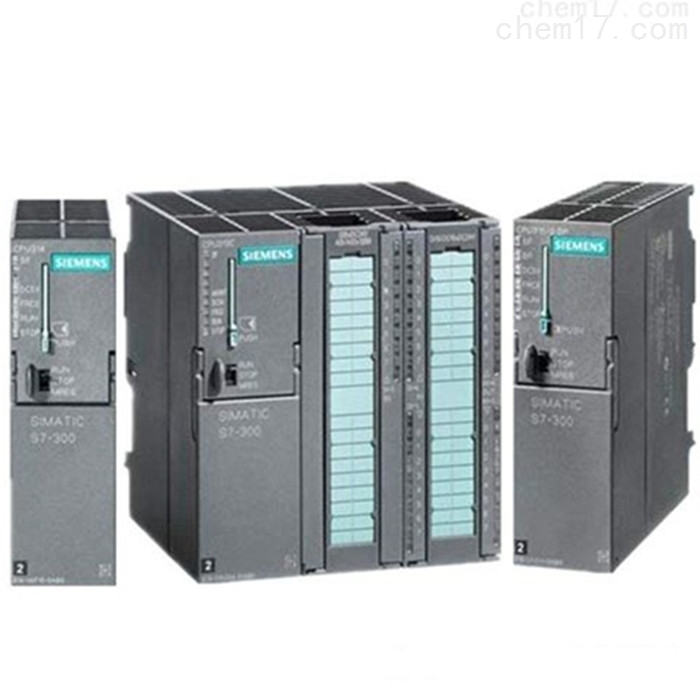

西门子PLC模块S7-300

西门子PLC模块S7-300

描述:西门子PLC模块S7-300的通讯过程是以发送设备作为数据信息传送源,借助于中间传输链条实现信息的传输过程。中间链条也称之为传输介质,各种数据信息在传输介质的内环境中汇集为信号源。如果将信号源加以细化,又可划分为离散信号源以及模拟信号源,而传输介质可以划分为无线介质与有线介质。当终端设备接收到信号源之后,能够对信号源进行分析、译码和有效调节,使信号源转换成为易于理解和接受的信息。

更新时间:2021-06-09
产品型号:S7-300
厂商性质:代理商
详情介绍
  西门子PLC模块S7-300系列常用在工业自动化领域的中大型项目中,它们使用的编程软件是STEP 7,在编程软件STEP7中,西门子为用户提供了多种功能块来方便用户编程使用。白云铁矿使用的WK-20电铲、WK-10C电铲、KY-310钻机、PLK1300排土机、PLK4500排土机等大型设备都使用西门子S7-300系列PLC。这些大型设备都属于移动作业设备,为实现设备体积更小,设备专门设置电气室,同时也保证了电气元件无尘、恒温的工作环境。电气室内电气柜排布紧密整齐,PLC模块也安装于设备的电气室内。
  在设备生产作业过程中出现电气故障,处理故障有时需要用计算机连接到PLC的CPU,用西门子编程软件STEP7监控PLC程序来查找故障,为故障处理节约时间。由于设备电气柜排布紧密,电气室内供人活动空间小,携带计算机进入电气室处理故障不方便,与操作室内人员呼应困难。且有时需设备运行中监测故障,人处于电气室内存在一定危险性。针对此情况本人提出将计算机与PLC的连接方式改为无线连接。


西门子PLC模块S7-300



  西门子PLC模块S7-300隔离与非隔离的问题。通常非隔离的传感器电源的负端与信号的负端公用一个端子,例如传感器有三个端子 L, M 和S+,通过L, M端子向传感器供电,S+,M为信号的输出,公用M端。判断传感器是否隔离最好还是参考手册。隔离传感器信号负端与地M可以不连接,以信号负端作为信号源端的参考电位。非隔离传感器信号负端必须在源端(设备端)接地,以源端的地作为信号的参考电位。
  下面就是西门子PLC模块S7-300如何保证测量端与信号源端等电位接线的问题。在下面建议的连接图中所用的缩写词和助记符含义如下:
  M +: 测量导线(正)
  M -:  测量导线(负)
  MANA: 模拟量模块基准电位点(这里需要注意MANA  ,不同的接线方式都是以MANA  为参考基准电位。)
  M:    接地端子
  L +: 24 VDC电源端子
  UISO: MANA和CPU的M端子之间的电位差
  UCM共模电压,有两种:
  1)不同输入信号负端的电位差,例如一个输入信号为3V,另一个输入信号也为3V,但是它们的基准点电位可能不同,可能是1~4V或3~6V,那么它们之间的共模电压为2V。
  2)输入信号负端与MANA的电位差。模块的UCM是造成模拟量值超上限的主要原因。不同模块UCM  的最大值不同。
  西门子PLC模块S7-300检修工艺及技术要求
  (1) 测量电压时,要用数字电压表或精度为1%的万能表测量
  (2) 电源机架,CPU主板都只能在主电源切断时取下
  (3) 在RAM模块从CPU取下或插入CPU之前,要断开PC的电源,这样才能保证数据不混乱
  (4) 在取下RAM模块之前,检查一下模块电池是否正常工作,如果电池故障灯亮时取下模块PAM内容将丢失
  (5) 输入/输出板取下前也应先关掉总电源,但如果生产需要时I/0板也可在可编程控制器运行时取下,但CPU板上的QVZ(超时)灯亮
  (6) 拨插模板时,要格外小心,轻拿轻放,并运离产生静电的物品
  (7) 更换元件不得带电操作
  (8) 检修后模板安装一定要安插到位


西门子PLC模块S7-300



  西门子PLC模块S7-300的通讯过程是以发送设备作为数据信息传送源,借助于中间传输链条实现信息的传输过程。中间链条也称之为传输介质,各种数据信息在传输介质的内环境中汇集为信号源。如果将信号源加以细化,又可划分为离散信号源以及模拟信号源,而传输介质可以划分为无线介质与有线介质。当终端设备接收到信号源之后,能够对信号源进行分析、译码和有效调节,使信号源转换成为易于理解和接受的信息。
